NOT, AND, OR게이트로 XOR 논리 게이트 구성 방법, 사용 예시

AND 게이트 논리표

OR 게이트 논리표

논리표를 보면 AND 게이트의 출력 결과를 반전한 NAND 게이트와
OR 게이트의 출력 결과를 알 수 있습니다.
여기서 NAND 게이트와 OR 게이트의 출력 결과를
AND 게이트의 입력 A, B로 넣으면
(AND 게이트의 성질은 둘 다 참 일 때 참을 출력하므로)

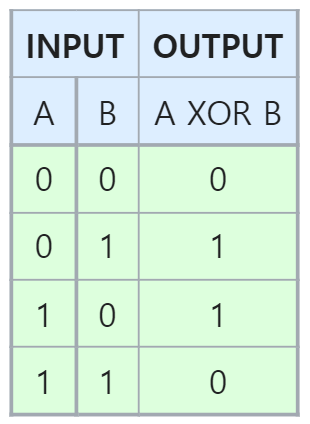

XOR 게이트 논리표

XOR 게이트의 논리표가 됩니다.
XOR 게이트의 성질은 입력값이 다르면 참, 같으면 거짓이 됩니다.
입력 장치의 변화를 감지할 때 사용됩니다.

XOR 게이트의 논리 회로 그림 (NAND 게이트, OR 게이트, AND 게이트 구성)

---

출처 : 위키백과
https://ko.wikipedia.org/wiki/XOR_게이트

XOR 게이트 - 위키백과, 우리 모두의 백과사전

https://ko.wikipedia.org/wiki/OR_게이트

OR 게이트 - 위키백과, 우리 모두의 백과사전

https://ko.wikipedia.org/wiki/AND_게이트

AND 게이트 - 위키백과, 우리 모두의 백과사전

---

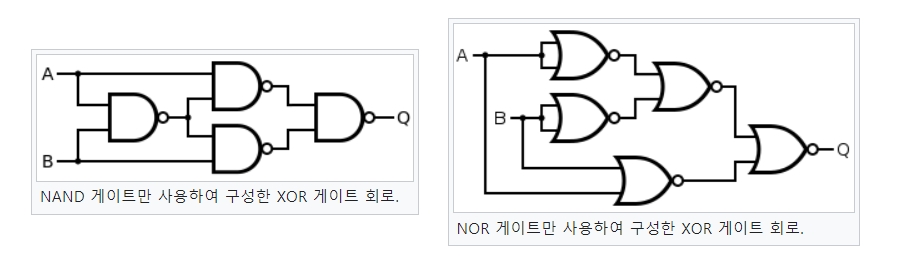

NAND 게이트만으로 XOR 게이트 구성한 회로,
NOR 게이트만으로 XOR게이트를 구성한 회로도 있습니다.
이것들도 향후에 다루어보겠습니다.
